WIRELESS LAN

WIRELESS LAN

A. Pengertian  Wireless
     Wireless merupakan pengembangan dari koneksi menggunakan kabel, yang saat ini menggunakan media gelombang elektromagnetik. Protokol yang digunakan adalah IEEE 802 point 11 yang merupakan teknologi yang berkembang cepat dan speed nya hampir menyamai koneksi kabel. Dan memeliki kelebihan praktis tanpa perlu menarik-narik kabel.

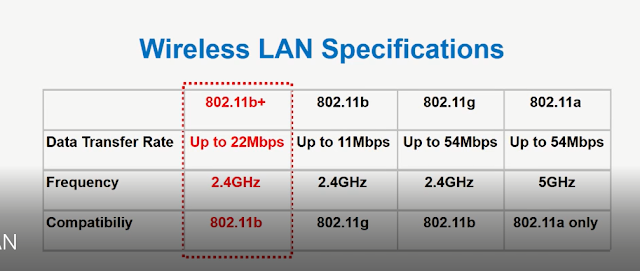

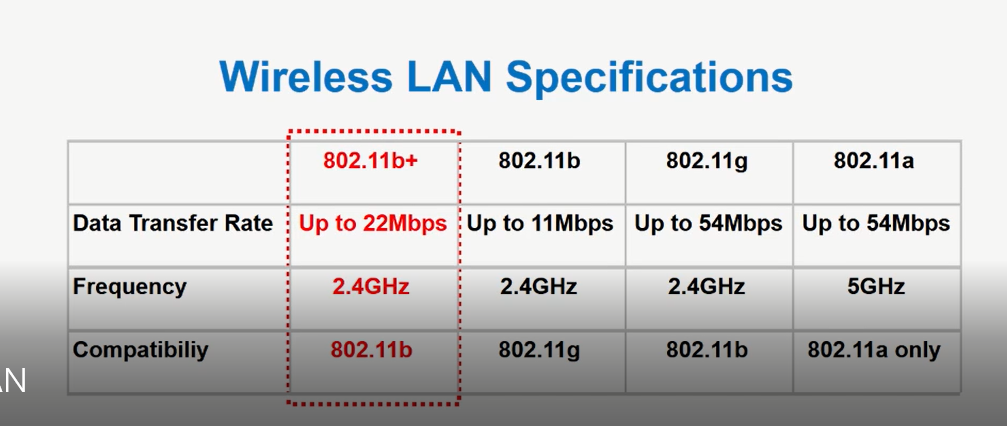

B.Spesifikasi wireless

 Terbagi menjadi beberapa tipe yaitu 802 point 11b+, 802 point 11b, 802 point 11g dan 802 point 11a. Dan masing-masing mempunyai kategori tertentu yaitu Data Transfer Rate, Frequency dan Compatibily. Compatibily ini bisa terjadi kalau menggunakan frekuensi yang sama, contoh pada tipe 802 point 11b+ compatible dengan tipe 802 poin 11b, tipe 802 point 11b compatible dengan tipe 802 point 11g karena memiliki frekuensi yang sama yaitu 2.4 GHz, sehingga mereka bisa saling tukar device namun nanti akan mengikuti data transfer rate yang paling rendah. Sedangkan tipe 802 point 11a frekuensinya berbeda sendiri sehingga protokol 802 point 11a hanya bisa menggunakan device yang memiliki protokol yang sama.

C.Type Penyambungan Wireless

1.Basic Server Set(BSS)

yaitu bisa connect antara laptop satu dengan yang lain menggunakan wireless dari laptop.

2.Access Point(AP)

yang kita kenal dengan Wireless router, masing-masing wireless router tersebut. Tapi masih belum bisa akses internet. Akan bisa akses jika wireless router tersebut terhubung dengan router lain yang digunakan untuk menkoneksi ke dunia internet.

3. Extended Service Sets (ESSs)

   yaitu kita bisa buat semua wireless-wireless tersebut  device yang terhubung dengan WiFi untuk bisa akses internet dengan cara wireless router yang terkoneksi dengan internet.

D. Komponen Wireless

1. Client yang mempunyai protokol yang sama

2. Antena yang membantu menguatkan sinyal dan kalau bisa menggunakan antena eksternal yang bisa menjangkau jarak yang jauh.

3. Access Point atau yang dikenal dengan router. Access Point memiliki beberapa tipe yaitu Enterprise Access Point yang bisa connect dengan internet, Residential Gateway/perangkat yang memungkinkan jaringan Local Area Network (LAN) untuk terhung ke jaringan yang luas, Access Server dan juga outdoor.

  Didalam Wireless ada yang bagian yang penting yaitu Security Issue. Oleh karena itu Security Issue berhubungan dengan Access Control dan kalau mau masuk Wireless harus memiliki Username atau Password. Atau bisa dengan beberapa cara yaitu dengan mendaftar MAC Address / Physical Address didalam Wireless Router sehingga MAC Address tertentu saja yang bisa terkoneksi dengan WiFi tersebut. Dan menjadi tidak efisien jika penggunanya banyak. Yang lebih efisien adalah jika menggunakan data privacy / WEP (Wired Equivalent Privacy) yang kita kenal kalau mau connect ke Wireless router kita masukkan password. Password itulah yang digunakan untuk encryption antara device kita dengan router.

NETWORK MANAGEMENT

NETWORK MANAGEMENT

A.Pengertian

Network Management adalah sebuah layanan dalam memaksimalkan jaringan agar lebih baik. Network management berfungsi untuk mengatur jalannya jaringan dan sekaligur mengurangi adanya problem yang berulang-ulang.

B.Aturan dalam Network Management

1.SNMP(Simple Network Management Protocol)

SNMP digunakan untuk mengatur vendor agar menggunakan aturan yang sama. SNMP ada versi terbaru yaitu versi 2 yang memiliki prosedur untuk authentikasi sebuah Management Informasi Base(MIB).

2.NMS(Network Monitoring System)

NMS adalah kumpulan atau kombinasi dari berbagai tools network management untuk memonitor dan mengatur jaringan tapi nantinya ditampilkan disatu tampilan yang sama dan bisa melihat keseluruhan network mana saja yang mengalami problem.

C.Komponen dari Network Management

1. Management Station(server)

2.Agent yaitu aplikasi kecil yang di install setiap device.

3.Management Information Base yaitu aturan yang mengumpulkan semua data atau nformasi.

4.Network Management Protocol yaitu yang biasanya menghubungkan management station dengan agent menggunakan TCP.

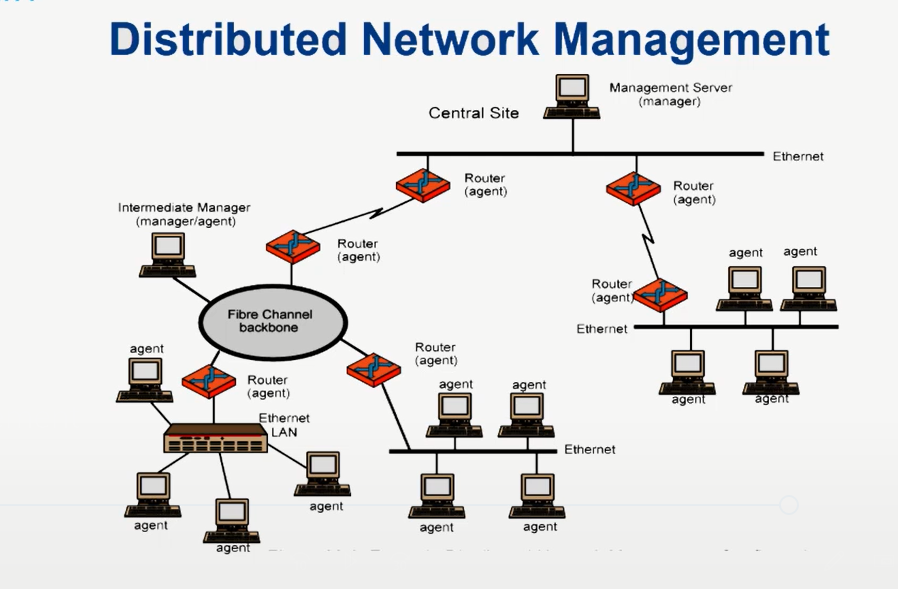

D. Distributed Network Management

Dari gambar diatas menggambarkan bagaimana koneksi dari suatu jaringan dengan jaringan yang lain. Pada bagian kiri bawah ada switch, dan ada router yang tersambung dengan jaringan. Dan sebelah kanan ada device-device yang tersambung secara topologi bus,topologi ring, dan juga bisa secara topologi star. Dan masing-masing mempunyai tools yang berbeda untuk manage.

SECURITY

SECURITY

A.Pengertian
Security adalah suatu informasi atau infrastruktur yang bisa diakses secara baik bukan dalam hal pencurian dan bila terjadi eror bisa tetap tolerable. Artinya adalah biarpun kita memastikan tidak ada virus di PC kita dari sisi security intinya adalah tolerable atau low. Jadi kalau terkena virus, virus tersebut bisa di antisipasi.
B.Komponen Dari Security

1.Confidentiality adalah informasi yang kita miliki pada sistem/database kita, adalah hal yang rahasia dan pengguna atau orang yang tidak berkepentingan tidak dapat melihat/mengaksesnya.
2.Integrity adalah data tidak dirubah dari aslinya oleh orang yang tidak berhak,sehingga konsistensi,akurasi,dan vadilitas data tersebut masih terjaga.
3.Availability adalah memastikan sumber daya yang ada siap di akses kapan pun oleh user/application/sistem yang membutuhkannya.
Ketiga komponen tersebut harus saling berbagi. Contohnya confidentiality jika kita mau data kita aman jika aman berarti semua orang tidak boleh lihat,berarti dari sisi availability tidak ada. Supaya orang lain bisa lihat kita buka pakai server data tersebut boleh berubah,tetapi harus terintegrasi berarti datanya yang merubah adalah yang bersangkutan.
C.Ancaman-ancaman dari sisi security
Bisa terjadi karena :
1.Flow indesign
2.Sisi Implementasi
3.Sisi Infrastructure
Efek dari security adalah ada data yang keluar.
D.Cara menaggulangi ancaman dari sisi security
1.Information Protection
Data kita acak supaya biarpun orang lain bisa akses tetapi tidak bisa melihat secara valid/detail.
2.Software Controls
Contoh dari software controls adalah firewall,antivirus dst.
3.Hardware Controls
Contoh menggunakan finger scan ketika mau akses
4.Aturan(Protokol)
5.Physical Control
Dari kelima cara ini harus sama-sama dijalankan agar data aman.

APPLICATION LAYER

APPLICATION LAYER

  Aplikasi di sunia ini sangat banyak, tetapi yang banyak digunakan adalah aplikasi browsing http dan email.

1.HTTP atau Browser merupakan client server protokol berarti harus ada client dan server. Jadi saat kita browsing berarti kita melakukan akses ke server. Biasanya yaitu menggunakan web browser dari sisi client misalnya memakai internet explorer,crome dan sebagainya ke web server. Koneksi yang digunakan yaitu TCP Connection karena harus realible data yang dikirimkan oleh server harus pasti tidak boleh ada salah sedikit pun. Http bersifat statless artinya setiap transaksi bersifat independet.

Jenis dokumen yang kita akses saat browsing ada 3 macam yaitu :

• Static : Dokukumen yang dikirimkan sama

• Dynamic :  Mengirim dokumen sesuai login masing-masing. Dan yang melakukan proses adalah server.

• Aktif : Client yang melakukan proses. Contoh : game online.

2.Email

Konsep email sama sepertikita mengirim surat. Pengiriman data ei email ini bersifat text message, tetapi dengan bertambahnya teknologi yaitu MIMAI mengirim email menggunakan protokol TCP sama seperti HTTP harus akurat dan ada protokol untuk pengiriman data, protokol ini melihat hidder dari sisi email,. Hidder itu berisi alamat penerima dan subjek. Menggunakan port 25 koneksinya TCP,sedangkan HTTP menggunkan port 80.

DNS (Domain Name System)

DNS (Domain Name System)

A.Pengertian

   DNS adalah sebuah sistem yang menyimpan informasi tentang nama host maupun nama domain dalam bentuk basis data tersebar (distributed database) didalam jaringan komputer. Misalnya internet, didalam DNS aturannya adalah top level domain (com,net,org,edu). DNS sudah menyiapkan domain-domain atau urutan domain dengan jumlah titik 128.

B.Cara kerja DNS

Dalam DNS memiliki komponen-komponen 3 jenis :

• DNS data yang merupakan data-data yang berisi nama domain dan IP terhadap nama domain dan IP terhadap nama domain tersebut.

• Server secara fisik harus ada server yang terkoneksi jaringan dan memiliki IP Address

• Protocol/aturan. Protokol digunakan supaya semua data-data dalam DNS bisa di akses oleh semua device. Aturan yang terpenting adalah tidak ada satu device hanya ada DNS saja diseluruh dunia.

DNS Server terbagi-bagi dimasing-masing perusahaan atau ISP dikenal dengan nama distributed database. Apabila atu server mati jadi masih bisa ke server yang lain.

C.Proses

Untuk mengetahui Ip Client harus bertanya dahulu ke DNS server. Jika DNS server tidak mengetahui maka DNS akan mengecek dari DNS Server yang berikutnya. Masing-masing akan mengirimkan informasi Ip Address masing-masing.

1.DNS (“ “) atau root

2. Com

3.Microsoft.com

4.Example Microsoft.com

Saat ingin mengakses example microsoft.com jika sudah pernah akses kita sudah tau Ip Addressnya. Maka device atau PC yang berikutnya dalam satu jaringan, saat salah berkoneksi ke example microsoft.com hanya tinggal bertanya ke DNS. Karena DNS sudah memiliki informasi Ip Address.

TRANSPORT LAYER

TRANSPORT LAYER

  A.Pengertian
   Transport layer adalah dari model referensi jaringan OSI. Lapisan transport bertanggung jawab untuk menyediakan layanan-layanan yang dapat diandalkan kepada protokol-protokol yang terletak diatasnya.

 B.Tugas lapisan transport layer
a) Packetizing : untuk membuat paket-paket yang lebih kecil dari suatu data.
b) Connection control : untuk mengkontrol device-device yang sedang berkoneksi diluar dari layer 1,2
                                    dan 3.
c) Addressing : didalam address ada yang dinamakan socket address.
d) Providing reliability : untuk memastikan koneksi harus terhubung menggunakan protokol atau aturan yang ada.

  Didalam transport layer yang dikenal dengan nama address adalah aplication addressing atau socket address merupakan gabungan antara Ip Address dan port number. Port number merupakan nomor-nomor yang sesuai dengan jenis-jenis aplikasi yang ada. Contohnya browser http.

C.Port Number
• Nomor port yang terkenal (didevinisikan oleh IANA 0-1023)
• Port terdaftar (1024-49152)
• Port pribadi/Ephemeral (49152-65535)
Port number sesuai dengan aplikasi,kalau ada pengiriman menggunakan port number 80 artinya otomatis aplikasi akan tau 80 adalah aplikasi browser http. Otomatis receiver juga tau yang bekerja adalah server dari browser dan akan tau jika browser yang mengirim data html. Oleh karena itu setiap Ip Address,tiap device yang memiliki Ip Address untuk bisa menjalankan suatu aplikasi harus memiliki port number tertentu. Contohnya seperti gambar dibawah ini :

Jadi transport layer pasti mempunyai protokol. Protokol transport layer ada 2 jenis :

1. TCP (Transmission Control Protocol) : TCP bersifat Connection Oriented artinya saat komunikasi antara 2 device terjadi koneksi ini tidak boleh terputus,jika terputus kita harus mengulangnya lagi. Jadi, harus dibangun lagi connection dari awal.

2. UDP (User Datagram Protocol) : UDP bersifat connectionless yang hanya bisa broadcast data tersebut tanpa menunggu balasan dari sisi client. Contoh aplikasi UDP adalah video streaming,audio streaming itu adalah menggunakan protocol UDP supaya cepat. Gambar dibawah ini adalah menggambarkan koneksi layer 2,3 dan 4.

Layer 2 dikenal dengan nama node-to-node. Jadi dari device-router-router dan seterunya itu adalah node-to-node. Sedangkan layer 3 dari Pc ke Pc yang dikenal sebagai Post-to-post berarti komunikasinya adalah Ip Address-Ip Address lawan. Dn yang terakhir adalah Process-To-Process. Inilah yang terjadi di transport layer untuk komunikasi antar socket address-socket address lawan. Karena port number merupakan suatu akses ke aplikasi yang disebut process-to-process. TCP disebut bersifat realible yang dikenal dengan nama riway and shake.

Jadi transport layer ini ada yang disebut dengan socket address. Socket address menggambarkan aplikasi yang bekerja dalam device tersebut dan port number yang bersesuaian dengan aplikasi yang didevice tersebut .

Cara pengiriman data ada 2 cara :

• TCP : lebih pasti, tetapi lambat

• UDP : cepat, kemungkinan ada beberapa kesalahan tetapi tidak fatal.

ARP RARP DHCP

ARP/RARP/DHCP

 Sebelum masuk ke DHCP ada dasar-dasarnya atau aturannya yaitu :
• ARP (Address Resolution Protocol)
• RARP (Reverse Address Resolution Protocol)

   Kita kenal Ip Address ada di layer 3 TCP/IP. Pada komponen-komponen TCP/IP ada layer 3,2,1. Layer 3 dikenal Ip Address, layer 2 disebut layer physical atau mac address , setiap device perlu mengetahui make addressnya lawan. Supaya bisa melakukan komunikasi. Maka harus disamakan , harus dibuat cara bagaimana menghubungkan atau disamakan Ip Address dengan mac addres. Dalam artian suatu device dengan Ip Address memiliki mac address. Saat ingin berkomunikasi dengan lawan berarti harus berkomunkasi ke IP(untuk layer 3), untuk layer 2 data link layer,karena layer 2 hanya mengenal physical address atau mac address maka dibutuhkan data mac address device lawan, inilah yang dinamakan dengan protokol ARP.

• ARP : mendapatkan alamat fisik(mac address) dari Ip Address,untuk mencari mac address dari Ip

                   Address dari address lawannya menggunakan ARP.

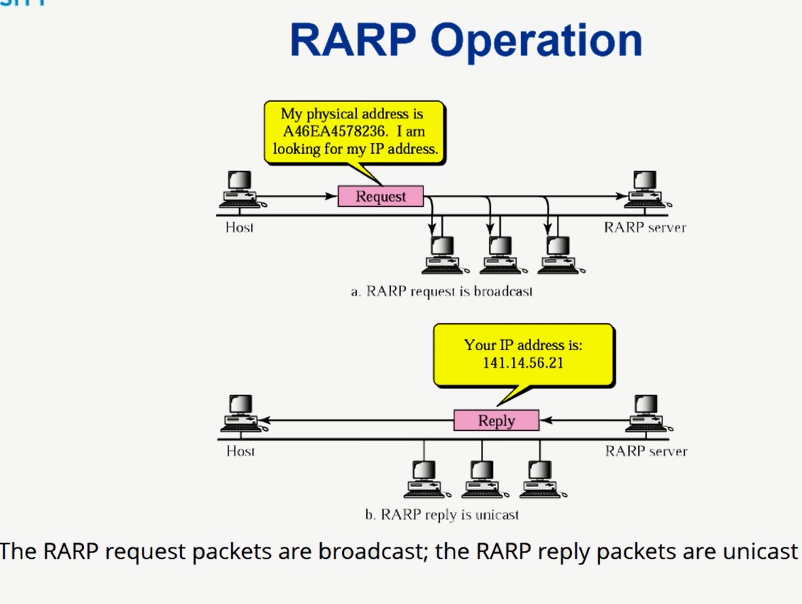

• RARP : untuk mendapatkan Ip Address dari suatu physical yang kita ketahui.

    Ini yang dikenal dengan proses DHCP untuk medapatkan suatu Ip Address yang menggunakan mac address yang kita punya. Dasarnya adalah jika ARP dengan melakukan broadcast dan meminta mac addressdari suatu Ip balasannya adalah mac address. Tetapi jika RARP harus broadcast mac address yang kita punya sehingga device yang kita punya akan diberikan Ip Address. Sehingga Ip tersebut akan berfungsi menjadi Ip address device kita.

  ARP dan RARP adalah protokol aturannya, untuk itu diperlukan server yang disebut dengan DHCP atau yang disebut DHCP (Dynamic Host Configuration Protocol). Server ini digunakan untuk mendapatkan Ip Address atau memberikan Ip Address sesuai dengan mac address masing-masing. Device yang terkoneksi atau terhubung ke DHCP tersebut. Saat petama kali device terkoneksi maka device akan meminta konfiguration dari server. Setelah itu, server akan melakukan send ke client. Kemudian client memberikan aturan-aturannya dan DHCP menyimpan data-datanya kedalam server yang disimpan adalah data di Ip Address dan Mc Address dari device tersebut. Sehingga nantinya device lain yang berhubungan dengan device kita. Jadi proses DHCP melalui:

• Discovery

• Request

• Response

• Release

ROUTING

ROUTING

  Pada Ip Address kita kenal bagaimana alamat yang ada pada setiap device ,pada subnetting kita kenal bagaimana membagi Ip-Ip tersebut menjadi kelompok yang lebih kecil. Pada saat subnetting bila device-device berada dalam kelompok yang berbeda maka network tidak akan saling berkomunikasi, untuk saling   berkomunikasi maka diperlukan routing. Routing itu untuk menentukan data dari pengirim ke penerima harus melalui jalur mana saja.
   Secara umum routing adalah poses menentukan bagaimana sender memilih jalan data dari sender bisa dikirim sampai receiver atau penerima melalui jalur-jalur yang ada, bisa melalui jalur yang sama atau bisa melalui jalur yang berbeda.      Alat yang digunakan disebut router. Kemudian device-device yang terhubungdengan router seperti PC,Laptop,dsb. Dikenal dengan nama End System,router juga disebut dengan Intermedia System. Router pada saat pemilihan jalur dari satu titik ke titik yang lain ada kriterianya umumnya adalah menggunakan minimum hoop. Hoop adalah router-router yang dilewati. Misalkan dari satu domain A ke domain B melewati tiga router bisa juga melalui delay. Degan cara mencari delay yang terkecil suapaya data lebih cepat sampai.  Router secara device memiliki beberapa model yaitu :
• Central as routing  : satu router dignakan untuk mengatur seluruh device didalam satu jaringan atau mengatur perpindahan dari suatu jaringan network atau ke network yang lain hanya menggunkan satu device atau satu router.
• Dicentral as routing : routing ini memiliki flexibel pemilihan bisa sebagai static routing maupun dynamic routing. Static routing kita kenal sebagai fix (pasti) . Fix routing ini dari satu titik ke titik lain hanya melalui titik jalur yang sama. Ada juga yang disebut Flooding yang berfungsi untuk mengirimkan semua data kesemua router yang terhubung. Ada juga Random yaitu dengan strategi random router bebas memilih jalur-jalur tertentu tidak seperti Fix yang pasti saja, tetapi yang dipilih hanya satu jalur dari sekian banyak jalur yang ada. Dan ada juga yang baru yaitu adaptif . Adaptif dalam sisi router dengan menambah aplikasi-aplikasi yaitu :
• Jumlah delay
• Jumlah Hoop
• Jumlah Speed
 Ketiga aplikasi tersebut digunakan supaya membuat komunikasi antara pengirim ke penerima menjadi cukup cepat dan pasti sampai dengan biaya yang cukup murah .
 Jadi router ini sangat penting didunia internet karena router yang menghubungkan jaringan-jaringan , tanpa router satu jaringan didalam perusahaan, maka suatu jaringan tidak dapat berkomunikasi dengan yang lain.

SUBNETTING

SUBNETTING

A.Pengertian

  Subnetting adalah suatu metode untuk memperbanyak network ID dari suatu network yang telah ada. Atau teknik pemecahan network menjadi beberapa subnetwork yang lebih kecil. Subnetting hanya dpt dilakukan Ip Address kelas A, Ip Address kelas B dan Ip Address kelas C.

B.Kriteria Subnetting

• Network Address

• Subnet Address

• Host Address

Subnet address menggambarkan semua device-device yang memiliki subnet address yang sama berarti memilii kelompok yang sama sehingga mereka tidak akan saling berkomunikasi atau membutuhkan router.

  Cara kerja subnetting yaitu dengan membagi Ip Address dengan disamakan subnet masknya.

Berikut adalah gambar mask default dan subnet mask

Berikut ini adalah beberapa versi dari subnetting :

1.Konstalink subnet masking

2.Variabel link subnet masking (satu subnet bisa dibagi lagi menjadi subnet yang lebih kecil).

Tetapi, saat ini lebih sering dikenal slash notation atau CIDR (Classless Inter-Domain Routing). Slash notation sama dengan dengan device class subnetting yaitu untuk mempermudah jenis penulisan subnetting mulai dari kelas A(8), kelas B(16), kelas C(24). 8,16,24 ini menggambarkan pineri 1 pada networknya masing-masing. Segmen pertama untuk kelas A, segmen kedua untuk kelas B, segmen ke tiga untuk kelas C.

IP Addressing

IP ADDRESSING

A.Pengertian
Ip merupakan alamat didalam suatu komputer supaya komputer tersebut dapat berkomunikasi denggan komputer-komputer yang lain di dunia ini.
Ip addressing dibagi menjadi beberapa kelas dalam dunia komputer. Yaitu :
1. Kelas A dimulai dari 0.0.0.0 sampai 127.255.255.255
2. Kelas B dimulai dari 128.0.0.0 sampai 191.255.255.255
3. Kelas C dimulai dari 192.0.0.0 sampai 233.255.255.255
4. Kelas D dimulai dari 244.0.0.0 sampai 239.255.255.255
5. Kelas E dimulai dari 240.0.0.0 sampai 255.255.255.255
kelas A,B dan C dibagi range karena akan memberikan jumlah device dalam satu jaringan yang berbeda-beda. Contohnya :
• Kelas A : Jumlah PC dalam satu jaringan bisa sampai 2553
• Kelas B : Jumlah PC dalam satu jaringan bisa sampai 2552
• Kelas C : Untuk jaringan area network. Jumlah PC dalam satu jaringan bisa sampai 255(lebih kecil).
B.Spesial Ip Address
Ip Address ini tidak digunakan didalam suatu device tetapi digunakan untuk hal-hal khusus.
1.Broadcast address : Ip yang berakhiran 255 itu akan digunakan pada broadcast address. Disisi komputer yang memberikan informasi ke semua device yang ada dalam suatu jaringan itu melakukan broadcast. Caranya adalah dengan mengirimkan ke alamat yang Ipnya berakhiran 255.
2.Loopback address : Memiliki Ip 127.0.0.1 digunakan untuk memoitor device itu sendiri(contohnya kalau kita ingin uji coba LAN card kedetec/rusak kita coba commad prom. Cmd -> 127.0.0.1).
3.Private address dan public address
Public address adalah alamat-alamat Ip yang bisa dihubungkan melalui internet. Sedangkan private address adalah yang digunakan untuk Local Area Network (LAN) didalam gedung ataupun suatu perusahaan yang tidak dapat di akses dari internet, router juga yang menghubungkan Ip Public dengan Ip private supaya bisa saling komunikasi dengan dunia luar.

Tutorial Cara Install GNS3

Cara Install GNS3

Berikut adalah langkah-langkah install GNS3 :

1.Klik Next

2.Klik I Agree pada tahap persetujuan lisensi.

3.Lalu buat start menu folder isi dengan nama GNS3 atau biasanya muncul secara otomatis.

4.Lalu pada tahap Choose Components pilih apa saja sesuai yang ingin di install.

5.Lalu pilih lokasi installannya. Lalu pilih browse,lalu klik install.

6.Setelah itu kita install wincap. Tapi kalau sudah diinstall kita cancel saja.

7.Kemudian kita install Npcap.Pilih I Agree.

8.Kemudian jika sudah di install klik finish.

9.Kemudian kita install Wireshark, jika sudah di install maka selanjutnya kita install Solarwind , Cara installnya harus menggunakan koneksi internet.

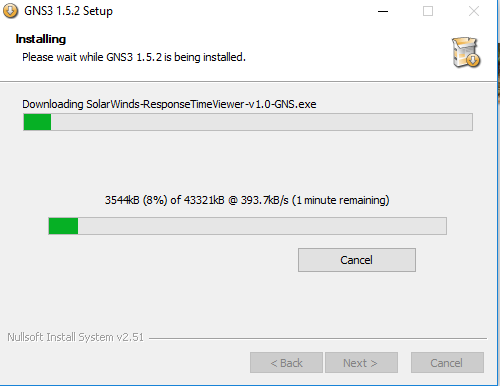

10.Jika sudah install solarwinds maka selanjutnya dalah install GNS3. Tunggu hingga selesai.

11.Kalau sudah, klik next

12.Lalu akan keluar gambar dibawah ini, lalu pilih No.

13.Jika sudah klik Finish. Lalu akan muncul gambar dibawah ini.

14.Selesai.

PENGERTIAN INTRANET, ETHERNET , dan INTERNETWORKING

I.Intranet

A.Pengertian

 Intranet pada umumnya adalah digunakan pada perusahaan privat(tertutup) yang dihubungkan menggunakan protocol-protokol TCP/IP dan biasanya banyak digunakan dalam lingkaran organisasi atau perusahaan. Intranet dgunakan pada perusahaan menyambungkan beberapa Local Area Network. Bisa dibilang intranet ini adalah suatu jaringan internet versi pribadi dan dengan skala terbatas . Intranet merupakan pengembangan dari Local Area Network. Intranet cakupannya terbatas,bisa juga terdiri dari sejumlah LAN yang umumnya disambungkan pada WAN(Wide Area Network). Sebelum intranet mudah dijangkau ,maka WAN dikelola oleh perusahaan itu sendiri. LAN sendiri adalah data link yang tinggi dan WAN biasanya akan lebih lambat. Namu adanya serat optic dan banyak oprator yang menawarkan kecepatan yang sama dengan LAN. Untuk LAN media yang tersedia adalah UTP, UTP bisa melayani sampai 100Mbps. Pusat penyambungannya bisa dinamakan switch hampir semua Local Area Network biasanya menggunakan protocol yang bernama internet.

B.Standart IEEE(Institute of Electrical and Electronic Engineers) untuk LAN

Keterangan :

 802.2 : Logical Link Control (LLC)

 802.3 : CSMA/CD (Standart untuk Ethernet Coaxial atau UTP)

 802.4 : Token BUS

 802.5 :Token Ring (bisa menggunakan kabel STP)

 802.6 : Distributed Queue Dual Bus(DQDB) MAN

 802.11 : Wireless LAN (WI-FI)

II.Ethernet



    Ethernet sendiri sebenarnya suatu protocol atau aturan bagaimana computer berkomunikasi dalam Local Area Network. Local Area Network mempunyai beberapa macam protocol atau standart yang satu dengan yang lain. Namun, dengan berkembangnya  waktu ,ethernet merupakan standart atau ketentuan baku yang dipakai oleh semua karena kemudahan realibitas dan khususnya kemudahannya jika internet cara penyambungannya satu dengan yang lain tidak rumit, keandalannya tinggi. Oleh karena itu internet merupakan protocol yang banyak dipilih oleh LAN karena mempunyai keandalan yang bertingkat tinggi. Ethernet  biasanya digunakan untuk UTP. Kemudian dengan perkembangan lebih lanjut , ethertnet didesain untuk dapat melayani Fiber Optik. Perangkat yang digunakan untuk menyambung ke Ethernet memerlukan Network Interface Card(NIC) yang menyambungkan computer ke jaringan. Pada NIC juga terdapat make address untuk mengidentifikasikan perangkat ini sendiri. Terdapat juga media access control fungsinya adalah transmit dan received data melakukan recording . Kemudian akan ada pemberitahuan dan kesalahan data jika ada error atau tidak. Kemudan melakukan perakitan informasi menjadi frame. Kemudian untuk menerima frame harus memeriksa terlebih addressnya apakah address tersebut betul atau tidak. Selanjutnya diberikan kepada LLC yang akan melanjutkan ke network. Untuk memperoleh kecepatan yang lebih tinggi kita menggunakan kecepatan 1 gigabytspersecond.



    Berikut merupakan ketentuan standart secara umum yang sesuai untuk Ethernet. Yang kita kenal 100megabyts itu yang paling banyak kita gunakan atau merupakan standart. Tipe-tipe Ethernet yang biasanya digunakan ada dua :

a) 100megabyts (standart)

b) 1 gigabytspersecond (untuk kecepatan).

III.Internetworking

  A.Pengertian

    Internetworking adalah praktek menghubungkan jaringan computer dengan jaringan lain melalui penggunaan gateway yang menyediakan metode umum dari routing informasi paket antara jaringan.

   Sistem yang dihasilkan dari jaringan interkoneksi disebut juga internetworking. Pada internetworking kita mengenal Endsistem,yang berarti data informasi berasal dari jaringan tersebut untuk dikirimkan menuju ke jaringan yang lain. Endsistem adalah jaringan atau perangkat yang menerima informasi. Kemudian ada namanya intermediasistem yang merupakan penyambung. Jadi informasi tidak berakhir pada intermediasistem itu. Perangkat atau system yang umum digunakan untuk menyambungkan Local Area

Network adalah sebagai berikut :

1.Switch

2.Router : yang dikerjakan router adalah melakukan routing, routing adalah proses menentukan jalur mana yang harus diambil dari sender ke receiver.

  Pengiriman data dari computer satu ke computer lain menggunakan cara store and forward karena jika ada jalur yang sibuk maka disimpan untuk sementara dan seandainya ada jalur yang bebas maka akan dikirimkan.



B.Macam-macam Routing

Ada dua macam routing :

a.sentral as routing : Ada satu router pengendali yang menentukan kemana dikirimkan.

b.Disentral as routing : ada dua macam disentral asrouting yaitu :

   1.Static Routing yang berarti kita sudah menetapkan. Static routing tidak

     flexible,kalau tidak flexible paket yang dikirimkan akan drop.

   2.Dynamic Routing maka otomatis akan mencari secara cepat.

C.Strategi Routing

Ada empat macam strategi routing :

• Fix atau static routing

• Flooding : Apabila suatu router baru dipasang maka dia harus beritahukan kepada rekan-rekannya bahwa dia sekarang hadir untuk berperan untuk itu dia melakukan broadcast untuk mengirimkan informasi menuju kerekan-rekannya kemudian dari informasi yang diterima baliknya dia akan membentuk table routing.

• Random Routing : Pemilihan terhadap jalur keluaran yang bersfat acak.

• Adaptive Routing : Meningkatkan kinerja seperti yang diinginkan user dan dapat membantu kendali lalu lintas.

    Router sendiri bisa melakukan loadbalancing dan layer switch ada 3 switch adlah suatu router yang mempunyai beberapa macam kemampuan . Misalnya switch yang berdasarkan paket per paket atau flowbase switch melihat aliran dari paket kemudian akan menentukan supaya jalur yang sama bisa dijalankan apabila kualitas kurang cukup baik.

UNGUIDED DAN GUIDED

I.Unguided
  A.Pengertian

    Unguided media adalah suatu media transmisi data yang tidak memerlukan kabel dalam proses transmisinya, media ini memanfaatkan sebuah antena untuk transmisi di udara,ruang hampa,udara dan air.

B.Wilayah frekuensi unguided
 Gelombang mikro (mikrowave) 2-40 GHz
 Gelombang radio 30 mhz-1 GHz
 Gelombang inframerah
Pesan dari transmisi media ini yaitu membawa signal listrik menuju ketempat tujuannya.

C.Bagian transmisi unguided
Media transmisi unguided terbagi atas 4 bagian yaitu :
 Gelombang mikro terrestrial (atmosfir bumi)
 Gelombang mikro satelit
 Radio broadcast
 Inframerah
Ada dua macam teknik :
1) Asinkron : tidak memiliki bit awalan dan akhiran menjadi karakter masing-masing karakter memiliki bit.
2) Sinkron : data dikirimkan dalam bentuk berkelompok(blok).
Ada metode pada transmisi data :
a) Simplex (satu arah)
b) Full duplex (dua arah pada waktu yang sama)
c) Half duplex (mengirim dan menerima data tidak pada waktu yang sama)
Didalam transmisi ada dua hal yang penting yaitu
• Teori nyquist yang mengatakan bahwa signal yang disample 2 kali dari frekuensi yang tertinggi menjadi bentuk signal yang terdiri dari beberapa frekuensi tertinggi
• Teori shannon yang menentukan beberapa besarnya kapasitas media transmisi.

II.GUIDED
A.Pengertian
  Guided adalah suatu gelombang yang mentransmisikan suatu gelombang elektromagnetik(data) dengan cara
dengan menggunakan konduktor fisik seperti serat optic atau kabel.
  Didalam guided terdapat kabel tembaga atau yang kita kenal sebagai coaxial cable dan kabel untuk menyalurkan informasi yang telah diubah menjadi bentuk cahaya yang disebut dengan serat optic. Atau bisa juga diartikan dimana signal listrik yang membawa informasi yang berjalan mengalir melaluisuatu media atau bentuk tertentu biasanya berupa kabel. Maupun signal tersebut berupa cahaya yang disebut dengan serat optic.

B.Transmission medium classification

 Guided(wired) menggunakan kabel

         -   Twisted-pair cable (kabel telepon,kabel data,kabel LAN)

         -Coaxial Cable (kabel tv,antena)

         -Fiber-optik cable (kabel yang mempunyai corak warna yang agak mencolok)

Ada dua macam Twisted-pair cable :

- Kabel STP(Shielded Twisted Pair)

-Kabel UTP(Unshielded Twisted Pair)

Ada dua jenis kabel Coaxial :

-Thick Coaxial cable(Memiliki diameter yang besar)

-Thin coaxial cable (Memiliki diameter yang kecil)

 Unguided (wireless) gelombang elektomagnetik tergantung dari frekuensi yang kita gunakan.

NETWORK

NETWORK

A.PENGERTIAN NETWORK (JARINGAN)



   Jaringan adalah interkoneksi antar titik-titik yang ingin berkomunikasi. Ada juga beberapa cara untuk melihat jaringan tersebut. Dengan cara :

1.Teknik Komunikasi : Point to point(dari satu titik ke titik yang lain) atau bisa juga melakukan broadcast.

2.Teknik Penyambungan :

    a. penyambungan tradisional : selama masih berhubungan,link tidak bisa diambil orang lain.

    b. store and foreward switching : switch tidak akan menyimpan semua frame untuk sementara waktu

                                                       sebelum diteruskan ke host tujuan untuk dicek terlebih dahulu.

Teknik penyambungan store and foreward ada 2 yaitu :

1.Message Switching : Apabila informasinya cukup(panjang teks)

2.Packet Switching : Informasi yang di pecah-pecah menjadi informasi yang kecil.

B. FORMAT NETWORK

Berikut adalah beberapa format dari network :

1.Local Area Network(LAN): Jangkauannya terbatas, bisa dijangkau 1 kantor/1 lantai.

2.Wide Area Network(WAN): Jangkauan area geografik yang paling luas dan menggunakan serat optic.

3.Metropolitan Area Network(MAN): Suatu jaringan dlam suatu kota dengan transfer data berkecepatan tinggi. Jaringan MAN adalah gabungan dari beberapa LAN.

TCP/IP MODELS

A.Pengertian



TCP IP dikembangkan oleh DAPRA (Defense Advance Research Project Agency) untuk jaringan paket net yang disebut ARPANET.  Arpanet sendiri merupakan sambungan jaringan lembaga-lembaga penelitian maupun universitas yang melakukan penelitian namun sekarang telah dibuka sehingga dikenal sebagai internet.

B.Lapisan TCP/IP

Berikut adalah fungsi dari lapisan TCP/IP :Berikut adalah fungsi dari lapisan TCP/IP :

•Application : Menyimpan semua aplikasi yang menggunakan protocol TCP/IP.

                     Kemudian membangun hubungan antara dua computer.

•Transport    : Berisi protocol yang bertanggung jawab untuk terselenggaranya

                      komunikasi antara dua buah computer,yaitu protocol TCP dan UDP.
Ada 3 tahapan transport layer :
1.Connection Establishment
2.Data Exchange
3.Connection Termination

•Internet        : Berisi protocol yang bertanggung jawab dalam proses pengiriman paket

                      ke alamat yang tepat, yaitu protocol IP,ARP dan ICMP.

•Network      : Bertanggung jawab mengirim dan menerima data ke dan dari media fisik

                      seperti kabel,serat optic dan gelombang radio.

C.Address TCP/IP



 Apapun yang didalam network mempunyai alamat network addres yang disebut IP Address. Perangkat itu sendiri juga mempunyai address untuk menentukan apakah network sudah benar atau tidak. Lalu diatasnya IP dikenal dengan transport layer yang menentukan proses aplikasi mana yang harus dituju. Didalam transport layer yang terjadi adalah mengirimkan informasi menuju aplikasi tanpa adanya kesalahan dan diatur sedemikian rupa. Jika pengiriman terganggumaka pengiriman akan diulang lagi . Ada satu bentuk transport layer yang dikenal dengan nama UTP. UTP tugasnya mengirimkan paket secepat mungkin menuju ketempat tujuannya.

Ada 3 macam Address :

1.Physical layer : apapun yang disambungkan kedalam jaringan harus mempunyai physical address yang disebut dengan make address yang ada didalam perangkat itu sendiri.

2.IP Address    : di network mana kita bisa pindahkan dari network tersebut dengan network yang lain.

3.Port Address : menentukan aplikasi apa yang dikandalikan,jika email mempunyai port address tertentu,kemudian web server juga sebaliknya.

Jadi, yang membuat TCP/IP lebih baik adalah address diatas.

Open System Interconnection (OSI)

OSI MODELS

A.Pengertian OSI

   Open system interconnection adalah sebuah model referensi dalam bentuk kerangka konseptual yang mendefinisikan standar koneksi untuk sebuah computer. Menggambarkan bagaimana komputer saling berkomunikasi. OSI sangat bermanfaat bagi penggolongnya dari fungsi-fungsi yang akan dilakukan .Untuk masuk kedalam satu layer menuju ke layer lain di dinamakan Service Access Point. OSI menggunakan model layer atau 7 layer.

B.FUNGSI OSI LAYER

·

     Application  : Antar muka dengan aplikasi dengan fungsionalitas jaringan.

·        Presentation : Mentranslasikan data yang hendak di translasikan oleh aplikasi kedalam

                          format yang dapat di transmisikan melaui jaringan.

·        Session        : Mendefinisikan bagaimana presentasi dibuat.

·        Transport     : Menyediakan proses yang dapat diandalkan untuk pengiriman pesan dan

                           pemulihan kesalahan.

·        Network       : Mendefinisikan alamat-alamat IP,membuat header antar paket-paket dan

                           kemudian melakukan routing melalui internet working.

·        Data Link     : Menentukan bagaimana bit-bit data dikelompokkan menjadi format yang

                          disebut sebagai frame.

·        Physical       : Mendefinisikan media transmisi jaringan metode pensinyalan,sinkronisasi

                          bit,arsitektur jaringan(Ethernet/token ring) topologi jaringan dan

                          pengkabelan.

DATA COMMUNICATIONS

II. DATA COMMUNICATIONS

A.TELEKOMUNIKASI
  Telekomunikasi adalah proses transmisi dari informasi telah diubah menjadi bentuk listrik dan di kodekan, di sandikan menggunakan signal listrik atau elektromagnetik untuk ke tempat tujuannya.

B.KOMPONEN DATA KOMUNIKASI
1.Source : a. adanya suatu sumber yang membangkitkan signal data untuk transmisi sesuai untuk
                       trasmisi tersebut.
                   b. bagian signal data yang sesuai untuk transmisi tersebut.
2.Transmisi: a. untuk membawa data signal tersebut enuju receiver
3.Receiver : a. mengubah signal yang di terima menjadi bentuk data.
                   b. Data yang kita terima bisa kita mengerti.

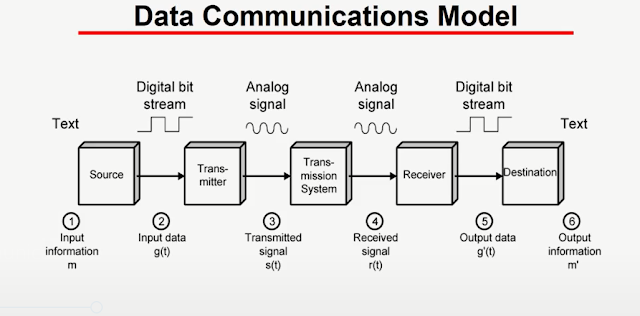

C.DATA COMMUNICATIONS MODEL
  Dibawah ini adalah contoh dari model komunikasi :

D.KARAKTERISTIK COMMUNICATIONS

·       -  Sistem harus mengirimkan data ke tujuan yang sesuai. Data harus diterima oleh perangkat yang

       dimaksudkan atau pengguna dan hanya oleh perangkat atau pengguna.

·       -  Sistem harus memberikan data yang akurat.

·       -   Sistem harus mengirimkan data pada waktu yang tepat.

Pengenalan sistem komunikasi

PENGENALAN SISTEM KOMUNIKASI

A.KOMUNIKASI

   Komunikasi adalah Bidang Study yang berkaitan dengan transmisi dari informasi melalui berbagai macam media , tapi juga dapat di definisikan sebagai teknologi yang digunakan untuk mengirimkan berita/isi dari data misalnya suara,video,atau text dari satu titik menuju ke titik yang lain. Informasi telekomunikasi ini adalah penyaluran dari informasi untuk melewati jarak yang sangat jauh. Dalam komunikasi dapat kemungkinan adanya draw atau noice yang mengganggu komunikasi tersebut sehingga dapat terjadi bahwa data atau berita yang dikirimkan itu tidak bisa di mengerti dengan baik.

   Di dalam  system komunikasi data/PC mempunyai beberapa komponen-komponen yang pertama adalah sumber dari signal informasi,kemudian sumber informasi tersebut harus diubah menjadi besaran listrik conversion of signal . Setelah diubah menjadi besaran listrik baru kemudian bisa mentrasmisikan atau mengirimkan melalui media yang adang-kadang kita sebut channel communication atau sambungan saluran data tersebut akan diterima oleh suatu penerima (receiver).
Adapun komponen-komponen dasar yaitu:
1. Signal Source(sumber signal)
2. Converter(mengubah bentuk asal menjadi bentuk listrik)
3. Transmitter(pemancar)
 4. Link or Media(tautan atau media)
 5. Network(jaringan)
 6. Signaling(besaran listrik yang dimengerti oleh receiver)
 7. Receiver(penerima)
 8. User(pengguna)


B.SISTEM KOMUNIKASI

    Sistem Komunikasi adalah sumber data, sumber informasi, kemudian converter yang mengubah informasi dari bentuk asalnya menjadi bentuk listrik . Sumber informasi ini berubah-ubah untuk itu  diperlukan siste yang disebut tranduser , Tranduser adalah suatu system yang mengubah bentuk asal dari informasi tersebut menjadi besaran listrik. Contohnya : kalau audio kita mengenal yang disebut microphone yang mengubah suara menjadi besaran listrik, camera mengubah gambar menjadi besaran listrik, kemudian mengirimkan data menggunakan flashdisk. Jika signalnya tidak sesuai dia akan di transmisikan melalui pemancar(transmitter) . Supaya bisa mencapai tujuannya terdapat komponen yang dinamakan signaling suatu aturan-aturan atau besaran-besaran listrik yang dimengerti oleh receiver apa yang harus dilakukannya,kemudian receiver akan mengirimkannya pada user informasi pada pengguna tersebut. Secara teknis kita mengenal modulator dan amplifier.
1. Modulator yaitu mengubah signal besaranlistrik tersebut sedemikianrupa sehigga bisa mencapai jarak jauh melalui channel yang kita pilih.
2. Amplifier yaitu berguna untuk mengubah signal yang terlalu kecil menjadi besar. Kebutuhan tinggi dari informasi menggunaka serat optik.

C. LAYANAN KOMUNIKASI
Ada beberapa layanan komunikasi :
1.Voice Communication(pertukaran suara)
2.Message Comunication(pertukaran pesan)

D. TEKNIK KOMUNIKASI

Ada 2 macam teknik komunikasi :

1.Analog(bentuk asal informasi tersebut)

Dikirimkan melalui kabel atau secara nierkabel wireless maupun sambungan dari keduanya.

2.Digital

Bentuk asal dari informasi diubah menjadi bentuk-bentuk digital(teknik sampling)

KONFIGURASI E-MAIL SERVER MENGGUNAKAN CISCO PACKET TRACER

MAIL SERVER ATAU E-MAIL SERVER

Assalamualaikum... ☺

Disini saya akan menjelaskan cara konfigurasi mail server. Sebelum kita konfigurasi kita harus tau apa itu Mail Server ? Mail Server adalah perangkat lunak program yang mendistribusikan file atau informasi sebagai respon atas permintaan yang dikirim via email,mail server,juga digunakan pada bitnet untuk menyediakan layanan serupa FTF. Mail server juga dapat diartikan sebuah komputer yang didedikasikan untuk menjalankan jenis aplikasi perangkat lunak komputer.

Sekarang kita lakukan konfigurasi mail server. Langkah-langkahnya sebagai berikut:

1.Kita buat topologi seperti dibawah ini

2.Kemudian setting IP address server. Dengan cara klik  server. kemudian pilih menu IP Configuration. Kemudian atur IP addressnya.

Disini saya menggunakan IP Addres 192.168.1.1

                                       Subnet Mask 255.255.255.0(biasanya muncul secara otomatis)

                                       DNS Server 192.168.1.1

3.Setting DNS Servernya. Klik Server pilih icon services kemudian klik DNS

4.Kemudian setting EMAIL. klik server< menu service<email

(USER SESUAI DENGAN CLIENT YANG KITA PAKAI)

5.Setting IP Address setiap client. Klik server >desktop>IP Configuration.

lakukan yang sama untuk setting

                                                      ip addsress masing-masing client.

6.Selanjutnya kita pasang akun EMAIL pada setiap client. Klik PC/Client>Desktop>E-mail.

7.Kemudian atur akunnya seperti gambar dibawah ini

(Lakukan seperti gambar diatas. Lalu tekan save)

8.Lalu kita coba kirim EMAIL ke Client sebelah. Klik salah satu client>desktop>MAIL>Compose

9.Kemudian pilih SEND untuk mengirim pesan. Apabila pengiriman sukses akan muncul gamba seperti dibawah ini

10.Kemudian cek pesan masuk EMAIL yang terdapat client email yang dituju>desktop>email received.

11. Selesai .

Wassalamualaikum...☺
